YJX2000絕緣油介質損耗測試儀

一、簡介

YJX2000型油介損測試儀是我公司根據IEC及國家有關規定，發揮自身技術優勢，精心研制的高精度、數字化工業儀器。該儀器采用高頻感應加熱技術，加熱均勻，升溫速度快，時間短。采用單片機進行控制和計算，實現自動化，電容和介損測量精度高，數據穩定、重復性好。輸出電壓0~2000V連續可調，適合不同試品的各電壓等級需要。廣泛適用于變壓器油、電容器油及電纜油的介損測量。

二、安全措施

1、使用本儀器前一定要認真閱讀本手冊。

2、操作者應具備一般電氣設備或儀器的使用常識。

3、儀器應避免劇烈振動。

4、儀器必須可靠接地，防止觸電危險。

5、測試結束后，按復位鍵，關掉電源開關,嚴禁帶電拆裝各測試電纜和更換油樣。

6、對儀器的日常維護，必須在不加電情況下進行，否則高壓危險。

三、性能特點

1、采用電磁感應加熱技術，加熱均勻，升溫速度快，時間短。

2、輸出電壓0~2000V連續可調，適合不同試品的各電壓等級需要。

3、控溫準確，不受環境溫度高低的影響。

4、測量精度高，數據穩定、重復性好。

5、有開機檢測接地電路，不接地線或接地不好給予提示。

6、有短路保護電路，油杯短路或高壓輸出短路。

四、技術指標

1、測量范圍：電容：1pF~200pF

介損：0~10%

2、測量精度：

                    電容：±（0.5%·C+1pF）

                    介損：±（1%·D+0.00008）

3、分辨率：電容：0.01pF

介損：1×10^-5

4、控溫范圍：室溫0~100℃

5、控溫精度：±0.5℃

6、輸出電壓：0~2000V連續可調

7、工作電源: AC220V±10%  50HZ

8、使用溫度: 0～40℃

9、相對濕度: 小于等于90%  無結露

10、重  量:   10kg

五、系統介紹

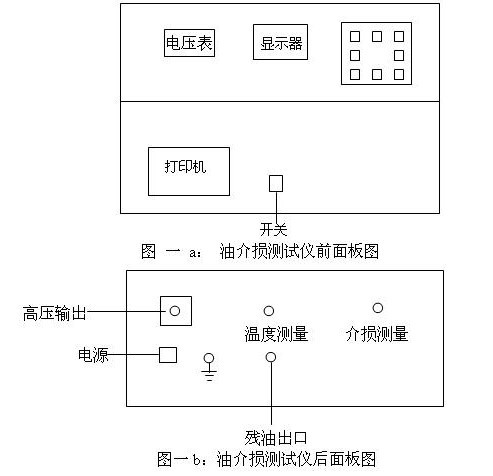

  YJX2000型油介損測試儀儀器前后面板如圖一所示：



1、開  關：為整機電源開啟和關閉的控制。

2、打印機：打印測量數據。

3、電壓表：顯示輸出電壓值。

4、顯示器：顯示測試結果，操作菜單。

5、輝度增：按此鍵增強字符的對比度。

6、輝度減：按此鍵減小字符的對比度。

7、復位鍵：整機初始化，儀器處在準備狀態。

8、確認鍵：按此鍵，儀器自動執行相應菜單功能。

9、光標鍵：上、下、左、右四個方向，用來選擇菜單、修改數值。

10、電 源：整機電源的輸入口，接AC220V，50HZ電源。

11、：儀器的保護接地端。

12、殘油出口：油杯泄漏的廢油從此口流出。

13、高壓輸出：接校驗設備（標準電容）的高壓端。

此端口不用時必須封閉，以免高壓傷人！

14、溫度測量：溫度傳感器電纜接口。

15、介損測量：油杯電容的電流信號通過此口進入測量單元。
