320B無線高壓核相電流相位儀
核相、電流、頻率、相位、驗電測試，核相電壓等級100V-550kV，核相距離160m，頻率45Hz-75Hz，電流量程0-20000A，3.5寸彩屏，向量圖指示，語音核相
320B無線高壓核相電流相位儀又名全智能無線高壓語音核相儀、無線高壓核相器、無線高壓核相電流表等，由無線接收器、鉤式探測器、伸縮絕緣桿等組成。鉤式探測器不同于傳統核相儀需要連接金屬探測掛鉤，而是采用了一體化鉤式設計，內置雙層柔性線圈，能同時測試高壓電流、核相、相位、相序、頻率等，柔性線圈測試電流量程廣、線性好、精度高，可以直接掛在線路上測試，省時省力，可鉤Ф168mm的導線，或168mm×245mm的母排；接收器采用3.5寸真彩液晶屏，同屏顯示核相結果、電流、相位、頻率等，有向量圖指示，“X信號正常、Y信號正常、同相、異相”等語音提示，清晰直觀。空曠地面核相距離可達160m遠，能對100V～550kV的電壓線路全智能核相，其中35kV以下的裸導線可以直接接觸核相，35kV以上的裸導線采用非接觸式核相，非接觸核相是將鉤式探測器逐漸靠近被測導線，當感應到電場信號時就可以完成核相，這樣無需直接接觸高壓導線，更加安全！本核相儀還同時具有高壓驗電器、高壓相位表、高壓相序表的功能，可以用于驗電、相序測試，變壓器組別判斷等。

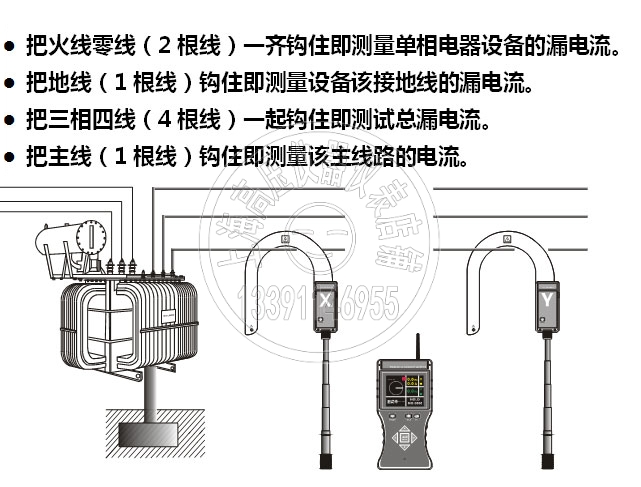

320B型的X探測器具有高低壓電流、漏電流測試功能，電流測量范圍為0～20000A，同時滿足核相、電流、漏電流、相位、相序、驗電測試；也可以用于高壓線纜漏電巡查：將具有測試電流功能的X探測器鉤在電纜上，沿線巡查，若接收器由有較大電流顯示突變?yōu)楹苄‰娏骰驘o(wú)電流顯示，該點即為電纜漏電點。
|
功 能 |
高低壓無線語音核相，電流、漏電流、頻率、相位、相序、驗電測試；多芯電纜漏電巡查等 |
|
電 源 |
DC 3.7V可充鋰電池，USB充電接口，連續工作約10小時 |
|
測試方式 |
鉤式探測器，可以掛在線路上或鉤住導線測試 |
|
傳輸方式 |
315MHz、433MHz無線傳輸 |
|
核相距離 |
160米 |
|
顯示模式 |
3.5寸真彩液晶屏顯示 |
|
可測線徑 |
Ф168mm的導線，或168mm×245mm的母排 |
|
量 程 |
核相電壓等級：AC 100V～550kV |
|
相位：0.0°～360.0° |
|
頻率：45Hz～75Hz |
|
電流：0.00A～20000A |
|
分 辨 力 |
0.1°；0.1Hz；10mA |
|
精 度 |
相位：≤±10° (23℃±5℃，80%RH以下) |
|
頻率：≤±2Hz (23℃±5℃，80%RH以下) |
電流：0～6000A,±3%±5dgt; 6000A～2000A,±4%±5dgt;
(23℃±5℃，80%RH以下) |
|
相別定性 |
同相:－30°～30°；異相: 90°～150°和210°～270° |
|
語音功能 |
同相、異相、X信號正常、Y信號正常等語音功能 |
|
絕緣桿尺寸 |
拉伸后長約5m；收縮后長約1m(5節) |
|
數據存儲 |
9999組 |
|
核相方式 |
接觸核相：35kV以下裸導線，或110kV以下有安全絕緣外皮的導線直接接觸核相。(帶絕緣桿操作) |
|
非觸核相：35kV以上裸導線，或110kV以上線路采用非接觸核相。(帶絕緣桿操作) |
|
驗電指示 |
探測器“嘟--嘟--嘟”蜂鳴聲 |
|
換 檔 |
自動換檔 |
|
位置誤差 |
測試電流時導線位置誤差的影響：A區無位置誤差；B區約增加0.2%；C區約增加2%(見后圖) |
|
采樣速率 |
2次/秒 |
|
儀表尺寸 |
鉤式檢測儀：長寬厚310mm×270mm×52mm |
|
接收器：長寬厚250mm×100mm×40mm |
|
背光控制 |
按上下箭頭鍵調整背光亮度 |
|
感應強度控制 |
根據感應的電場強不同，探測器能自動控制放大倍數，便于排線密集場所核相 |
|
數據保持 |
測試模式下按HOLD鍵保持?jǐn)?shù)據，再按HOLD鍵取消保持 |
|
退出功能 |
按ESC鍵退出當前功能界面，返回上級目錄 |
|
數據查閱 |
按ENTER進入數據查閱模式后，按箭頭鍵翻閱所存數據 |
|
無信號指示 |
當接收器沒有收到發射信號時動態顯示“----”符號 |
|
自動關機 |
開機約15分鐘后，儀表自動關機，以降低電池消耗 |
|
電池電壓 |
當電池電壓低于3.2V時
探測器：電源指示燈慢閃，提醒充電
接收端：電池電壓低符號顯示，提醒充電 |
|
額定電流 |
探測器：35mA max；接收器：300mA max |
|
儀表質量 |
鉤式檢測儀：496g(含電池) |
|
接收器：395g(含電池) |
|
絕緣桿：1.45kg |
|
總質量：13.5kg(含儀表箱) |
|
工作溫濕度 |
-10℃～40℃；80%Rh以下 |
|
存放溫濕度 |
-10℃～60℃；70%Rh以下 |
|
干 擾 |
無特強電磁場；無433MHz 、315MHz同頻干擾 |
|
絕緣強度 |
絕緣桿：AC 110kV/rms(5節絕緣桿全部拉伸后，兩端之間) |
|
檢測儀：2000V/rms(絕緣桿連接頭與鉤式檢測儀頂端之間) |
|
接收器：2000V/rms(外殼前后兩端之前) |
|
結 構 |
防滴漏Ⅱ型、IP63 |
|
適合安規 |
GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T971-2005》要求 |
|
符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003 |
|

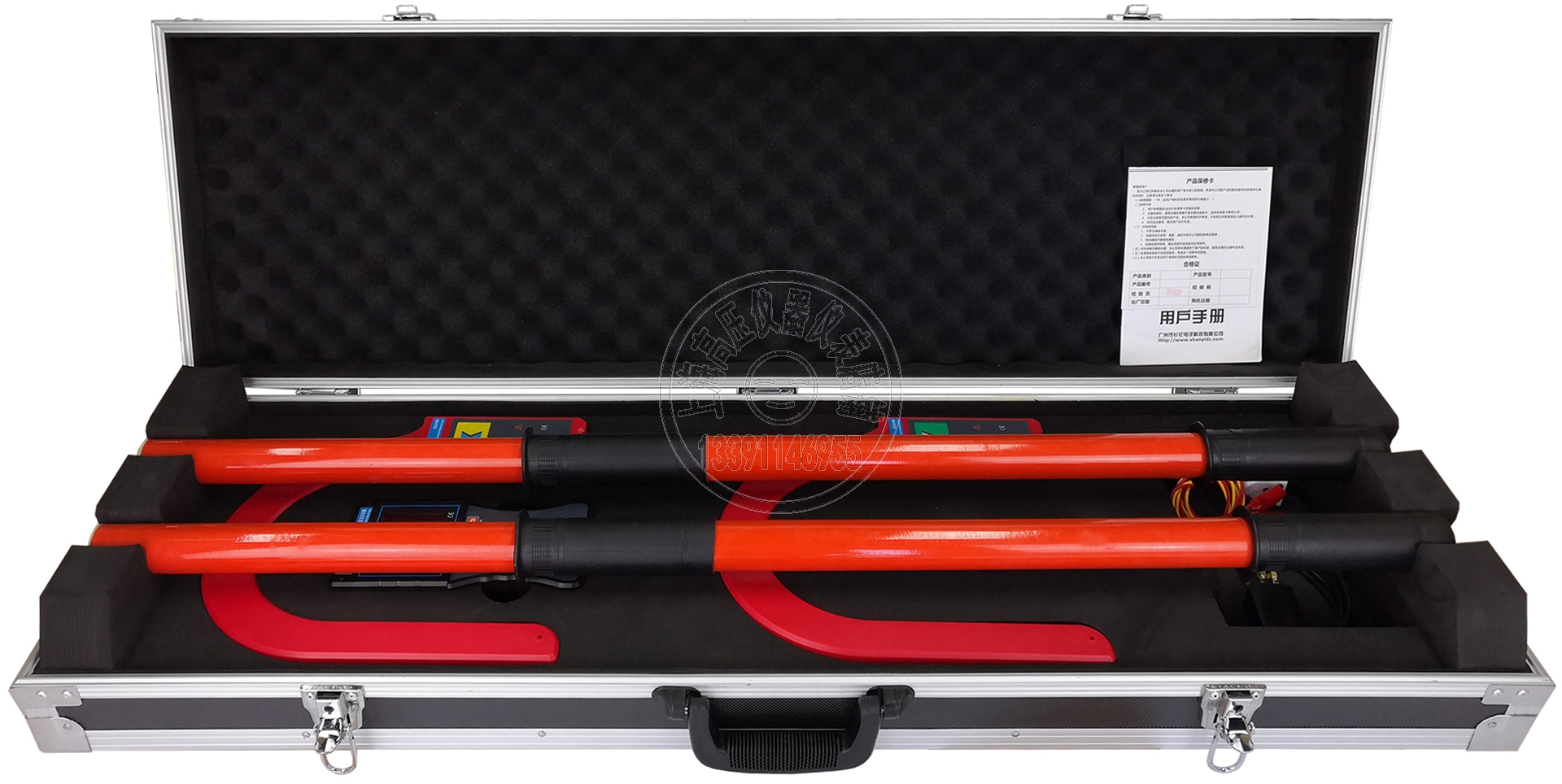

鉤式探測器 |
2個(X、Y各1個) |
|
接收器 |
1臺 |
|
天線 |
3根 |
|
伸縮絕緣桿 |
2根 |
|
鋁箱 |
1個 |
|
USB充電器、充電線 |
1套 |
|
鋰電池 |
3個(儀表內) |
|
自校線 |
1根 |
|
用戶手冊、保修卡、合格證 |
1套 |
